NEW · PROFESSIONAL INDOOR LED DISPLAY

선명함의
새로운 기준

음향과 영상에 이어 LED 전광판까지. SMD · GOB · COB 세 가지 LED 구현 방식으로 공간과 용도에 맞는 최적의 화면을 제공합니다.

브로셔 다운로드

[ LED DISPLAY ]

Three Waysto Lighta Space.

공간에 맞춰 고르는
세 가지 방식

시청 거리, 사람의 손길, 화면에 담을 콘텐츠. 공간마다 조건이 다르기에 VOATEK은 SMD · GOB · COB 세 가지 방식으로 가장 알맞은 LED전광판을 제안합니다.

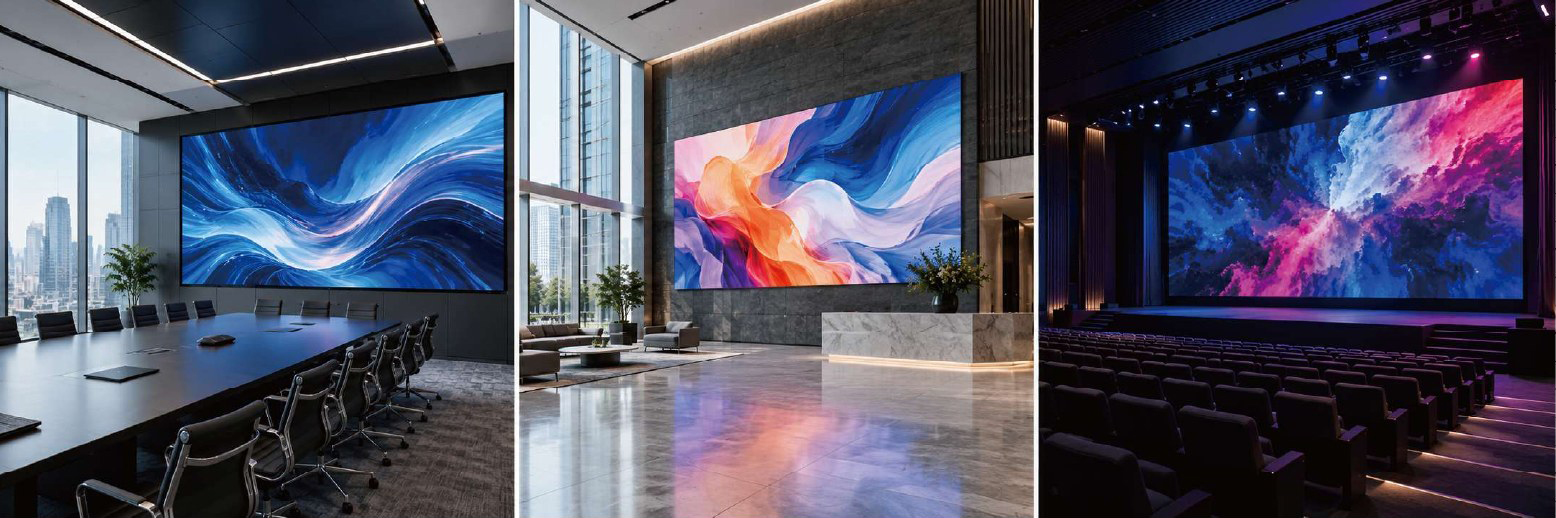

SMD 설치 예시01 / 031.25 ~ 2.50mm
SMDSurface-Mounted Device

폭넓게 사용되는 실내 LED 방식으로, 공간에 맞춰 다양한 픽셀 피치를 고를 수 있습니다.

추천 공간 · 회의실 · 강당 · 로비 · 상업 공간

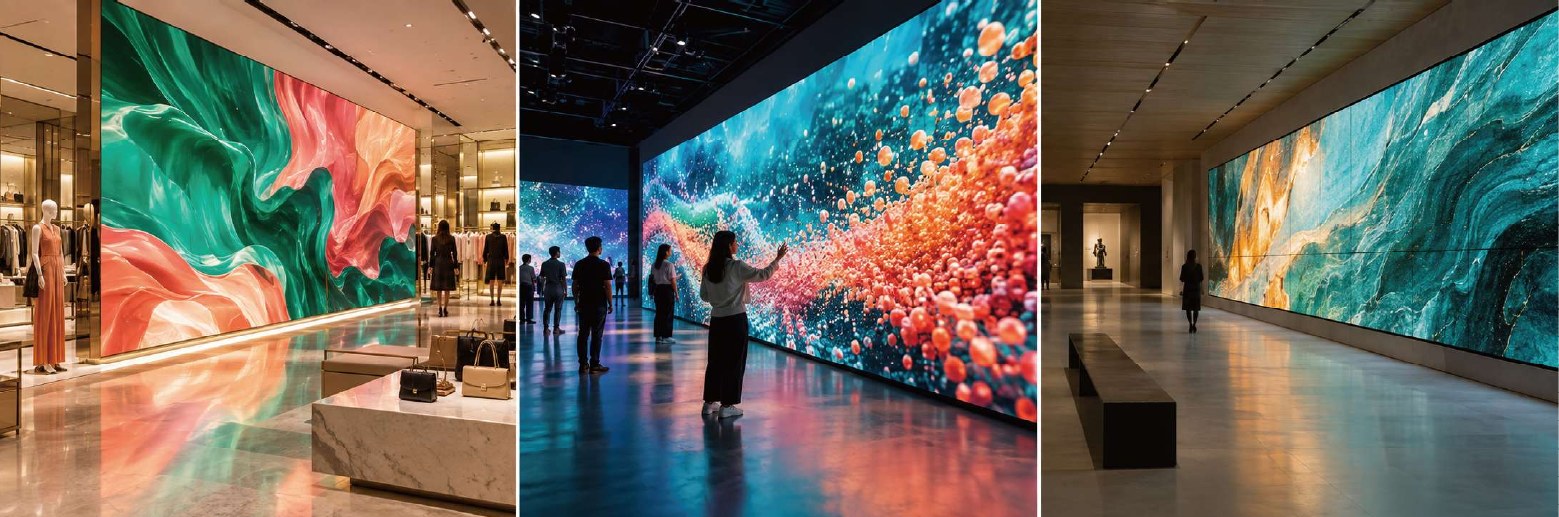

GOB 설치 예시02 / 031.25 ~ 2.50mm
GOBGlue On Board

LED 표면에 글루 코팅을 더해 충격과 오염에 강한, 한 겹 더 단단한 화면입니다.

추천 공간 · 전시관 · 교육시설 · 리테일 매장

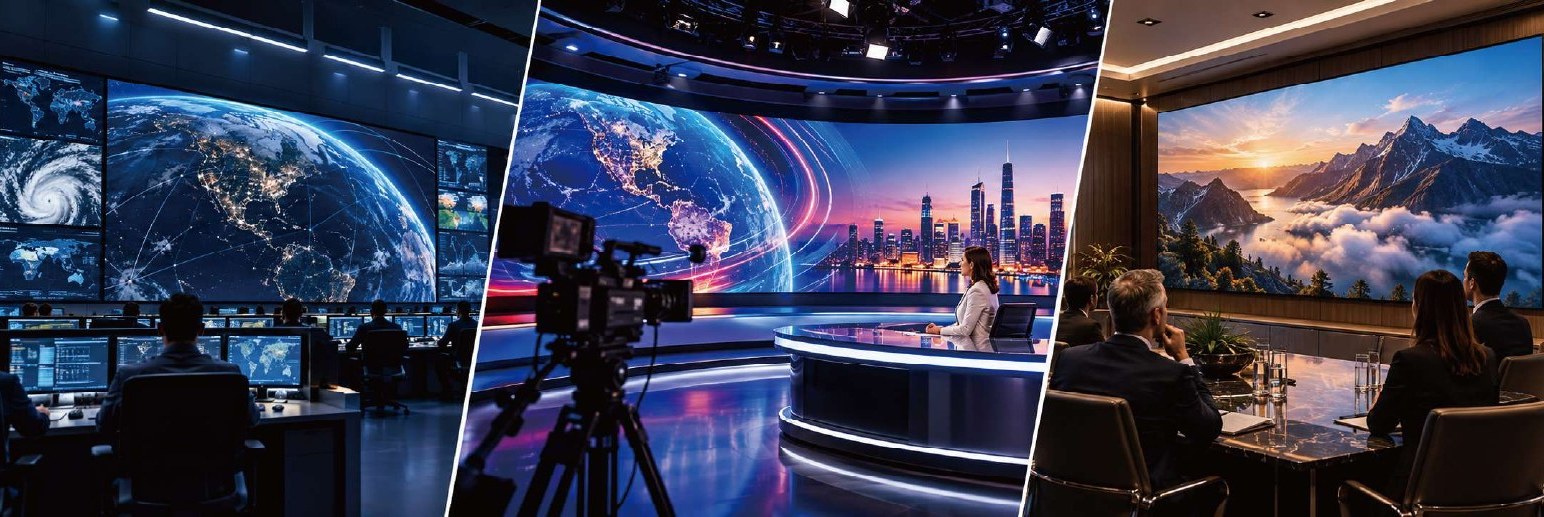

COB 설치 예시03 / 030.94 ~ 1.56mm
COBChip On Board

LED 칩을 기판에 직접 실장해, 가까이서 봐도 매끈한 미세 피치 화면을 구현합니다.

추천 공간 · 관제센터 · 방송 스튜디오 · 고해상도 회의실

[ TECHNICAL NOTE ]

Built Different.Seen Different.

구조가 다르면, 화면이 다릅니다

LED를 기판에 붙이는 방법 하나가 픽셀 간격, 표면 내구성, 유지보수 방식을 바꿉니다. 우리 공간에 맞는 방식을 그림으로 먼저 확인해 보세요. 자세한 수치는 아래 제품군별 주요 사양에 있습니다.

SMDSurface-Mounted Device
The Proven Standard가장 많이 검증된 실내 LED의 기준
PCB 기판LED 패키지납땜 고정LED가 표면에 드러남

LED를 하나씩 기판에 납땜해 피치 선택 폭이 넓고, 모듈 단위로 빠르게 교체할 수 있습니다.

픽셀 피치1.25 ~ 2.50mm
촘촘함 0.92.6mm 넓음
전면 · 후면 유지보수모듈 교체 쉬움강당 · 교회 · 로비
GOBGlue On Board
Armored Surface한 겹 더 단단해진 표면
PCB 기판LED 패키지납땜 고정투명 글루 보호층

SMD 위에 투명 글루층을 입혀 충격 · 먼지 · 습기로부터 LED를 지킵니다. 손이 닿는 공간에서도 안심입니다.

픽셀 피치1.25 ~ 2.50mm
촘촘함 0.92.6mm 넓음
전면 · 후면 유지보수충격 · 오염에 강함전시관 · 매장 · 교육시설
COBChip On Board
Seamless Fine Pitch다가갈수록 드러나는 디테일
PCB 기판LED 칩 (기판에 직접)평탄한 봉지면더 촘촘한 간격

칩을 기판에 직접 붙여 픽셀 간격을 0.94mm까지 좁히고, 평탄한 한 면으로 가까이서 봐도 고르게 보입니다.

픽셀 피치0.94 ~ 1.56mm
촘촘함 0.92.6mm 넓음
전면 유지보수가까이서 봐도 균일관제실 · 스튜디오 · 회의실

TECH NOTE · 점선은 VOATEK SMD · GOB 사양서의 권장 시청 거리(1.8m 이상)이며, 막대는 업계에서 흔히 쓰는 피치별 참고 기준입니다. 실제 설계는 공간 크기와 콘텐츠에 맞춰 상담 시 안내해 드립니다.

Light the Space.

공간을 빛으로 완성합니다.

[ KEY FEATURES ]

Why VOATEK?

VOATEK LED의 여섯 가지 특징

선명함, 밝기, 구조, 주사율, 시야각, 수명. LED전광판을 고를 때 꼭 확인해야 할 여섯 가지를 한눈에 정리했습니다.

01 · FINE PIXEL PITCH
0.94~2.50mm
미세 피치, 선명한 화질SMD · GOB는 1.25~2.50mm, COB는 0.94~1.56mm. 가까이서 봐도 픽셀이 보이지 않습니다.
06001,200CD/M²
02 · OPTIMAL BRIGHTNESS
300~1,200cd/㎡
환경에 맞는 최적의 휘도SMD 400~600, GOB 300~500, COB 최대 1,200cd/㎡ 이상. 공간 밝기에 맞춰 설계합니다.
640 × 480 mm · DIE-CAST
03 · DIE-CAST CABINET
DIE-CASTALUMINUM
단단하고 평탄한 캐비닛 구조전 모델 다이캐스트 알루미늄 캐비닛으로 이음매 없이 평탄하게 조립됩니다. 유지보수는 SMD · GOB 전면 · 후면, COB 전면입니다.
LOW REFRESH7,680Hz
04 · HIGH REFRESH RATE
3,840~7,680Hz
카메라에도 깨끗한 화면SMD · GOB 최대 7,680Hz, COB 3,840Hz 이상. 촬영해도 줄무늬나 깜빡임이 없습니다.
160°140°
05 · WIDE VIEWING ANGLE
140~160°
어느 자리에서나 같은 화면SMD · GOB 수평 140° · 수직 120°, COB 160°. 측면 좌석에서도 색이 고르게 보입니다.
0h100,000h24H × 365 DAYS약 11년
06 · LONG-LIFE OPERATION
100,000h
오래 켜 두어도 안정적으로전 모델 수명 100,000시간. 하루 24시간 켜 두어도 약 11년을 쓰는 설계입니다.

[ PRODUCT SPECIFICATIONS ]

제품군별 주요 사양

SMD
모델 · 픽셀 밀도픽셀피치 · 해상도
SI-125L1.25mm
640,000px/㎡512 × 384px
SI-154L1.54mm
422,500px/㎡416 × 312px
SI-186L1.86mm
289,000px/㎡344 × 258px
SI-250L2.50mm
160,000px/㎡256 × 192px
캐비닛 사이즈640 × 480 × 62mm
모듈 사이즈320 × 160mm
밝기400~600cd/㎡
주사율≤7,680Hz

COMMON SPECIFICATIONS

시야각140° × 120° (H × V)
색온도 조절 범위3,000~10,000K
프레임 주파수≥60Hz
유지보수 방식전면 · 후면
그레이스케일12~14bit
최대 · 평균 소비전력300 / 100W/㎡
방수 · 방진 등급IP30
GOB
모델 · 픽셀 밀도픽셀피치 · 해상도
GI-125L1.25mm
640,000px/㎡512 × 384px
GI-154L1.54mm
422,500px/㎡416 × 312px
GI-186L1.86mm
289,000px/㎡344 × 258px
GI-250L2.50mm
160,000px/㎡256 × 192px
캐비닛 사이즈640 × 480 × 62mm
모듈 사이즈320 × 160mm
밝기300~500cd/㎡
주사율≤7,680Hz

COMMON SPECIFICATIONS

시야각140° × 120° (H × V)
색온도 조절 범위3,000~10,000K
프레임 주파수≥60Hz
유지보수 방식전면 · 후면
그레이스케일12~14bit
최대 · 평균 소비전력300 / 100W/㎡
방수 · 방진 등급IP30
COB
모델 · 픽셀 밀도픽셀피치 · 해상도
CI-094L0.94mm
1,137,778px/㎡640 × 360px
CI-125L1.25mm
640,000px/㎡480 × 270px
CI-156L1.56mm
409,600px/㎡384 × 216px
캐비닛 사이즈600 × 337.5 × 28mm
모듈 사이즈150 × 337.5mm
밝기600cd/㎡ · 최대 ≥1,200cd/㎡
주사율≥3,840Hz

COMMON SPECIFICATIONS

시야각160° (±10°)
색온도 조절 범위3,000~18,000K
프레임 주파수50 / 60Hz
유지보수 방식전면
그레이스케일≥14bit
최대 · 평균 소비전력≤350 / ≤150W/㎡
방수 · 방진 등급IP40 · 모듈 전면 IP65

[ INSIDE THE DISPLAY ]

Insidethe Display.

제품 구조

LED전광판은 모듈을 캐비닛에 끼우고, 캐비닛을 가로세로로 이어 붙여 원하는 크기의 화면을 만듭니다. 문제가 생기면 해당 모듈만 교체할 수 있습니다.

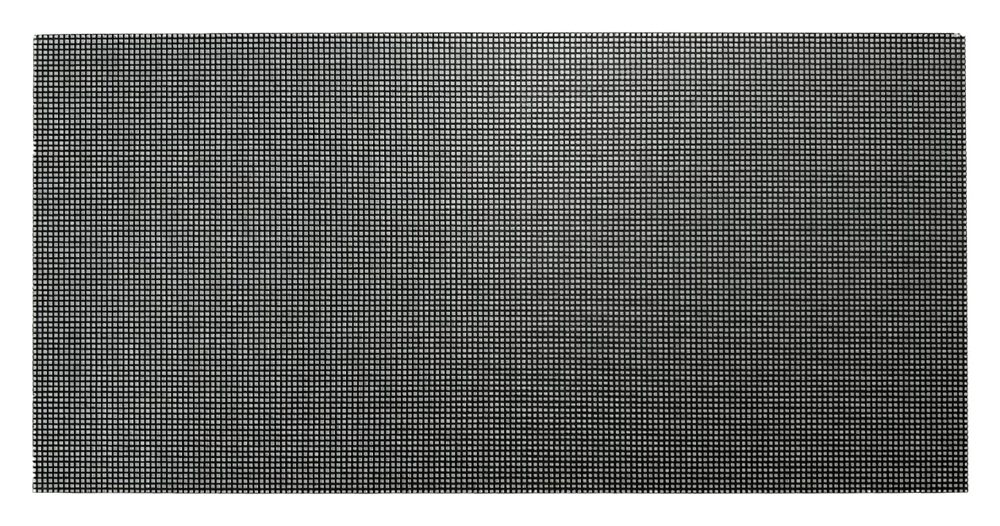

모듈 앞면모듈 앞면LED 화소가 촘촘히 배열된 화면 조각

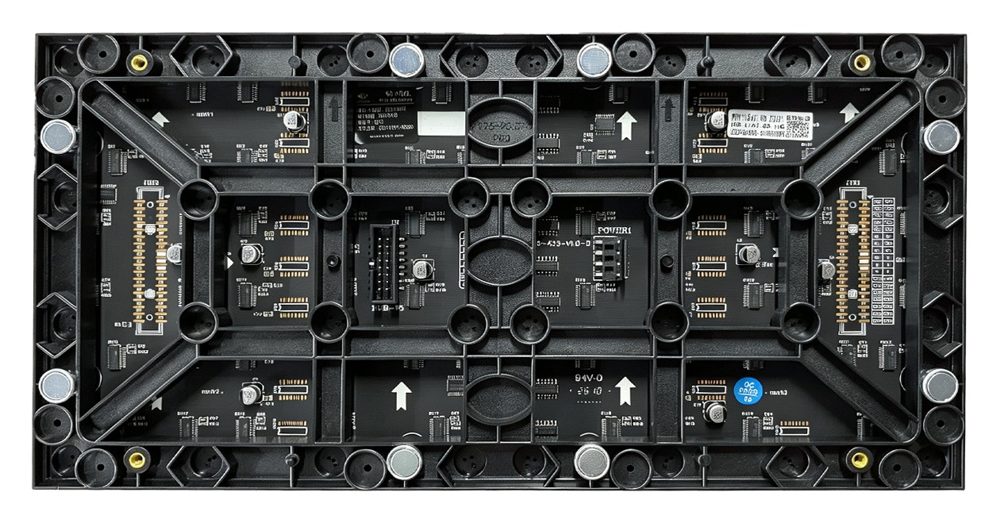

모듈 뒷면모듈 뒷면캐비닛에 결합되는 면

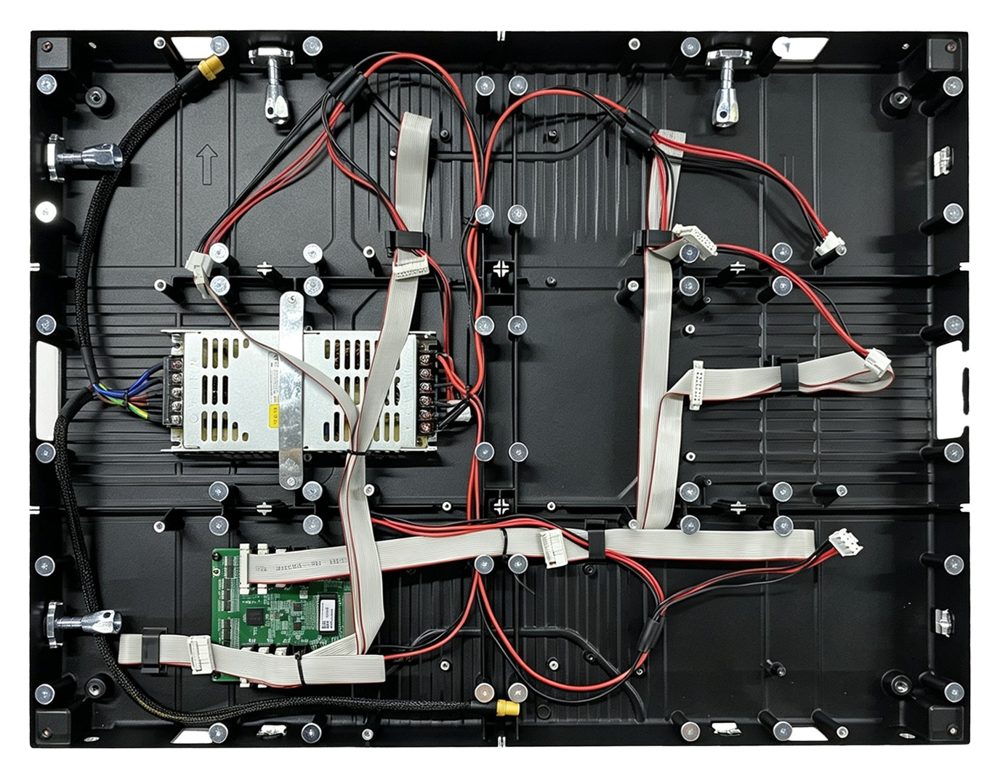

캐비닛 내부캐비닛 내부전원 공급장치와 리시빙 카드

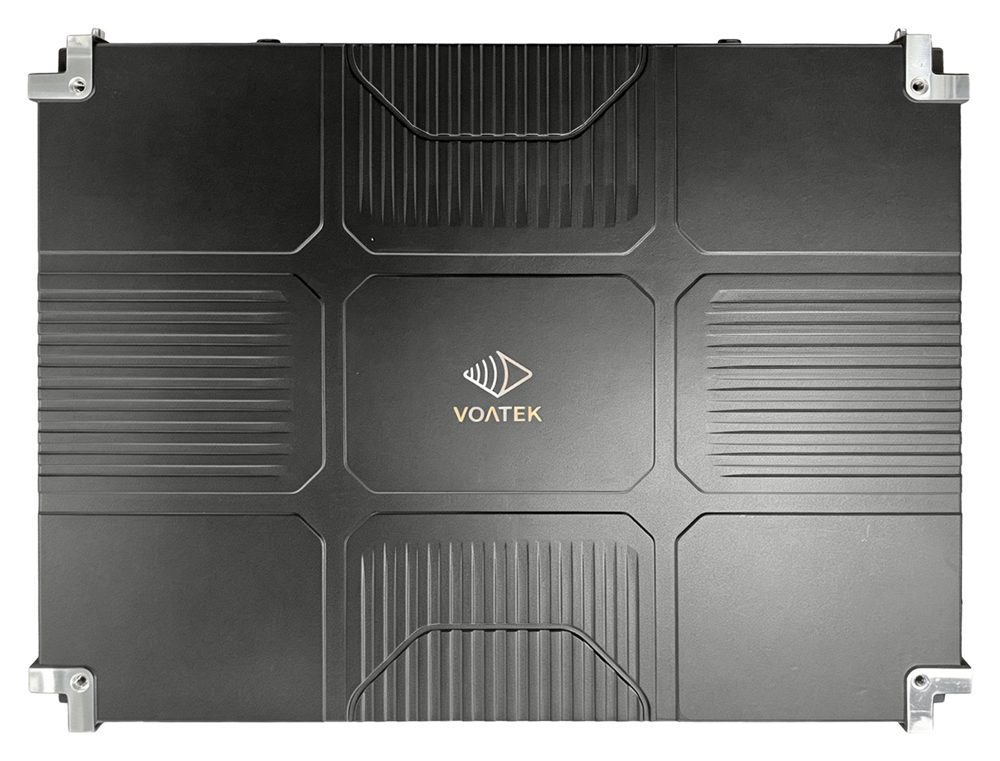

캐비닛 커버캐비닛 커버다이캐스트 알루미늄 캐비닛

[ INSTALL & MAINTENANCE ]

Built to BeServiced.

설치 공간에 따른
유지보수 방식

제품군에 따라 점검하는 방향과 캐비닛 두께가 다릅니다. 벽에 붙일지, 뒤쪽에 작업 공간을 둘지에 맞춰 선택하세요.(그림의 두께는 두 제품 모두 같은 비율로 그렸습니다)

벽화면 앞VIEWER SIDE후면 작업 공간REAR SERVICEFRONT SERVICE62mm
FRONT & REAR SERVICESMD · GOB전면 · 후면 유지보수

화면 앞에서 모듈을 분리하거나, 화면 뒤쪽 작업 공간에서 점검할 수 있습니다. 벽 밀착 설치와 무대 · 구조물 설치 모두 가능합니다.

캐비닛 두께62mm
캐비닛 무게약 6.5kg
캐비닛 크기640 × 480mm
SMD · GOB 전 모델 동일 · 모듈 320 × 160 × 17mm
벽화면 앞VIEWER SIDE벽 밀착 · 매립 설치FRONT SERVICE28mm
FRONT SERVICECOB전면 유지보수

화면 앞에서 모듈을 분리해 점검합니다. 뒤쪽 작업 공간이 필요 없고 두께가 28mm로 얇아, 벽 밀착이나 매립 설치에 적합합니다.

캐비닛 두께28mm
캐비닛 무게약 3.78kg
캐비닛 크기600 × 337.5mm
COB 전 모델 동일 · 100% 전면 유지보수 · 모듈 150 × 337.5mm

[ CABINET PLANNER ]

설치할 곳에 맞는 화면을 찾아 보세요

설치 공간, 16:9 기본 화면, 파노라마 화면 중 하나를 고르면 캐비닛 배열을 바로 보여 드립니다.

예상 방법
16:9 화면 크기
이어 붙일 화면 수
파노라마 크기

이 계산기는 크기 확인용입니다. 실제 설치 가능 여부는 구조물, 시공 여유 및 현장 조건 검토가 필요합니다.

[ PROCESS ]

분석부터 유지관리까지

01공간 및 시청 거리 분석
02화면 크기와 해상도 설계
03SMD·GOB·COB 제품 선정
04구조물 및 설치 환경 검토
05영상 신호 및 제어 시스템 구성
06설치 후 운영 지원 및 유지관리

[ WARRANTY ]

3 Years.
Fully Covered.

납품일부터 3년, 보아텍이 책임집니다.

VOATEK LED전광판은 납품일 기준 3년간 품질보증 서비스를 제공합니다. 제품 이상 발생 시 국내 A/S센터를 통해 신속한 점검과 기술지원을 받을 수 있습니다.

PERIOD납품일 기준 3년
SERVICE국내 A/S센터 점검 · 기술지원
LIFETIME수명 100,000시간

[ DOWNLOAD ]

모델별 자료 다운로드

SMD
SI-125L사양서시방서
SI-154L사양서시방서
SI-186L사양서시방서
SI-250L사양서시방서
GOB
GI-125L사양서시방서
GI-154L사양서시방서
GI-186L사양서시방서
GI-250L사양서시방서
COB
CI-094L사양서시방서
CI-125L사양서시방서
CI-156L사양서시방서

제품 사양은 품질 개선을 위해 사전 예고 없이 변경될 수 있습니다.

[ FAQ ]

자주 묻는 질문

픽셀피치는 무엇이고 어떻게 고르나요?

픽셀피치는 화소 중심 사이의 거리입니다. 숫자가 작을수록 가까이서 봐도 또렷합니다. 가장 가까운 자리에서 화면까지의 거리(m)와 비슷하거나 더 작은 값(mm)을 고르는 것이 일반적인 기준입니다.

카메라로 촬영하면 화면에 줄이 생기지 않나요?

주사율이 낮으면 촬영 시 줄무늬가 보일 수 있습니다. SMD · GOB는 최대 7,680Hz, COB는 3,840Hz 이상의 주사율을 지원합니다.

벽에 바짝 붙여 설치할 수 있나요?

네. SMD · GOB · COB 전 모델이 전면 유지보수를 지원해 화면 앞에서 점검할 수 있으므로 벽에 밀착해 설치할 수 있습니다. SMD · GOB는 후면 유지보수도 가능해 뒤쪽 작업 공간이 있는 무대 · 구조물 설치에도 적합하고, 캐비닛 두께는 SMD · GOB 62mm, COB 28mm로 COB가 더 얇습니다.

수명과 보증 기간은 어떻게 되나요?

전 모델 수명은 100,000시간이며, 납품일 기준 3년간 품질보증 서비스를 제공합니다.

사운드부터 LED전광판까지, 공간 전체를 제안합니다

설치할 공간과 용도, 원하는 화면 크기, 가장 가까운 시청 거리, 카메라 촬영 여부를 알려주시면 구성을 제안해 드립니다.

031-8011-0388이메일 문의
